Product Center

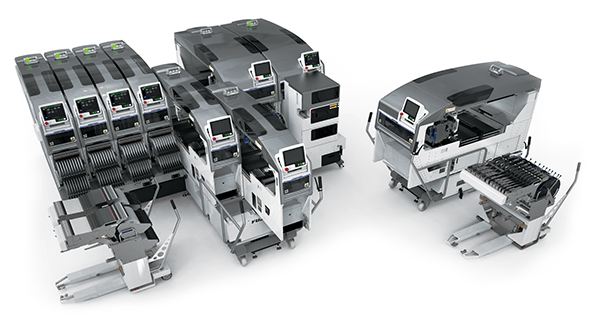

模組型高速多功能貼片機NXT IIIc不僅沿襲了NXTIII的特點，而且進一步強化單位面積生產率。
設備特點
它完全保留了NXT III的設計理念，在此基礎上將單位面生產率提升了35%，高居行業首位※。(92,900cph/㎡)
即便以背靠背的方式構建生產線，其模組間的距離也可設置為60mm。
※2021年8月 本公司調研結果。
規格參數
機器 | M3 IIIC | M6 IIIC | |||
供料器料槽數 | 20 | 45 | |||
電路板尺寸(Lx W) | 單搬運軌道 | 48 x 48 ?305 x 380 mm | 48x48?610 x 380 mm | ||
雙搬運軌道 | 單軌搬運 | 48 x 48 ?305 x 290 mm | 48x48?610 x 290 mm | ||
雙軌搬運 | 48 x 48 ?305 x 170 mm | 48x48?610 x1700 mm | |||
工作頭 | H24S 、H24A 、DX ※1、V12、H12HS(Q)、H08M(Q)※1、H08(Q)、H04SF、H04、H02F、H01、OF※1、G04F(Q)、GL | ||||
產能泓 | H24S/ H24A | 標準模式 | 35,000 cph | ||
生產優先模式 | 42,000 cph | ||||
H08M | 標準模式 | 13,000 cph | |||
生產優先模式 | 14,000 cph | ||||
H02F | 標準模式 | 6,700 cph | |||
生產優先模式 | 7,400 cph | ||||
貼裝精度電 | H24S/ H24A | 標準模式 | ±0.025 mm Cpk ≧ 1.00 | ||
高精度模式 | ±0.015 mm Cpk ≧ 1.00 | ||||
H08M | ±0.040 mm Cpk ≧ 1.00 | ||||
H02F | ±0.025 mm Cpk ≧ 1.00 | ||||
供應單元 | 料帶供料器、管裝供料器、料盤單元、其它 | ||||
電源 | 三相 200 -230 V ±10% (50/60 Hz) | 三相 200 -230 V ±10% (50/60 Hz) | |||
氣源 | 0.5 MPa (ANR) | ||||
※1 搭載到M6 IIIC
※2 本公司最佳條件下。

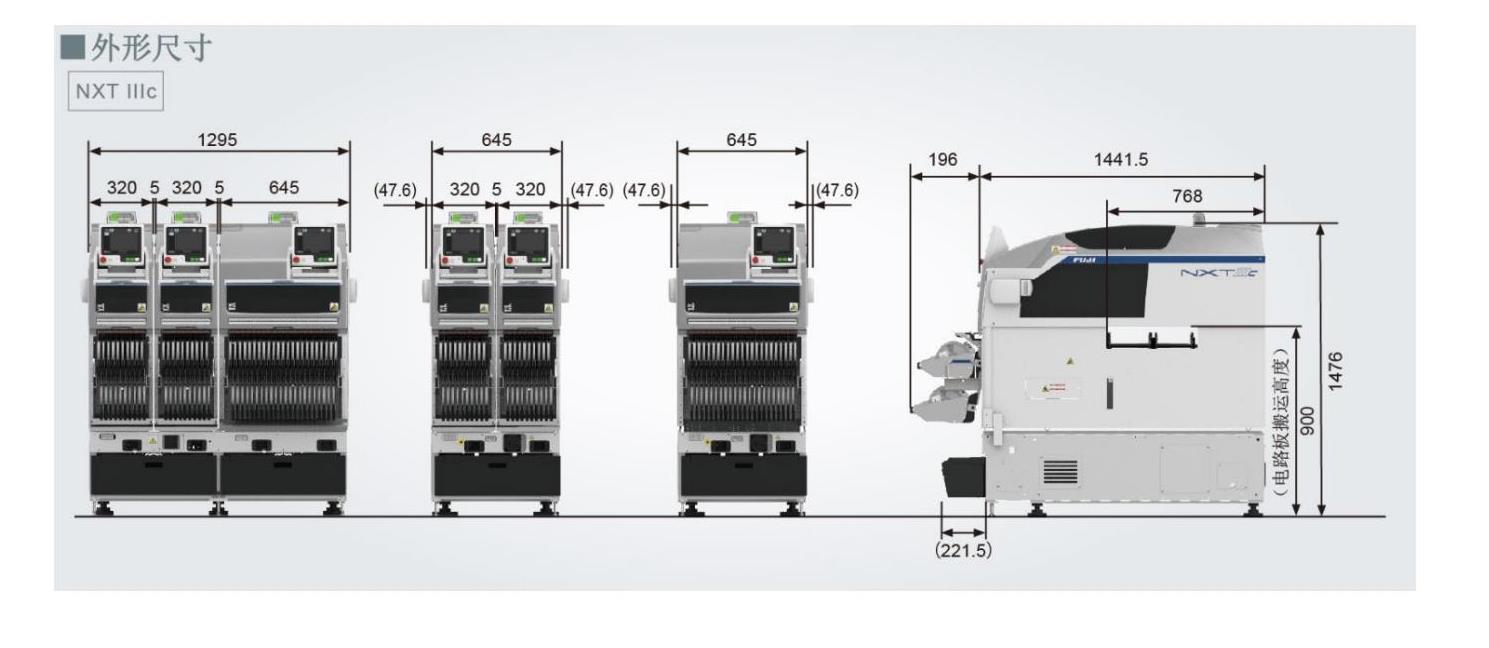

外形尺寸
