雅馬哈YSM40R

采用小巧的平臺構造，達成了世界最高水平的貼裝速度20萬CPH，實現了生產率的全面革新 ● 全球最高生產率 ● 靈活支持多種生產形態 ● 支持高品質貼裝和高運轉率的技術

產品詳細說明

設備介紹

功能/特點

● 雙通道輸送機提供可自由配置的變化。 ● 小巧精致、機體寬度僅為1米的緊湊尺寸

● 可對應大型基板

● 可靈活支持多種生產形態

最適合于這樣的生產現場

● 面向大量貼裝芯片/LED元件的客戶

性價性價比、貼裝穩定性、生產線單位長度生產率全都達到最高水平

● 面向在多品種生產中追求單位面積生產率的客戶

僅憑雅馬哈一個品牌即可提供雙軌結構的超高速射片小尺寸貼片機和超多功能的檢查機印刷機等

設備特長

↓ 世界最高水平的生產率

▼ 世界最高水平的貼裝速度20萬CPH

通過采用新型超高速轉塔式貼裝頭以及高速處理方式的伺服馬達等最新技術，實現了世界最高水平的貼裝速度。

多功能相機系統 超高速ZS送料器

該相機系統可實現高速識別和高精度識別。這是一種小型輕量的電動送料器。

另外，還可配備共面度檢查功能通過采用新型控制方式，

以及側視相機等。實現了超高速動作。

生產線單位長度的生產率（CPH/m）

▲ 小型化設計

盡管是4橫梁貼片機，但機身尺寸僅有幅寬1mｘ縱深2.1m，設計極為精巧。

實現了無以倫比的生產線單位長度生產率和面積生產率，可在工廠空間有限的情況下加以高效利用。

↓ 可靈活支持多種生產形態

▼ 2種貼裝頭規格

由于備有2種貼裝頭，可根據生產形態進行適當更換。

※ 超高速貼裝頭（RS貼裝頭） ※ 多功能貼裝頭（MU貼裝頭）

這是一種超高速型貼裝頭，可對應 這是一種多功能型貼裝頭，可對應

0201mm～□6.5mm、高度2mm的 03015mm～45×60mm、高度

元件貼裝，實現了絕對占優的生產率。 15mm的元件貼裝，兼?zhèn)涓?br/>

另外，還支持元件的同時拾取。速性和通用性

▼ 可靈活對應的吸嘴站

可以根據不同的貼裝頭，更換與之匹配的吸嘴站（ANC）。而且，在用于超高速貼裝頭時，還支持吸嘴自由配置結構。

▼ 貼裝頭規格和對應的元件

超高速貼裝頭從元件尺寸0201mm開始對應。

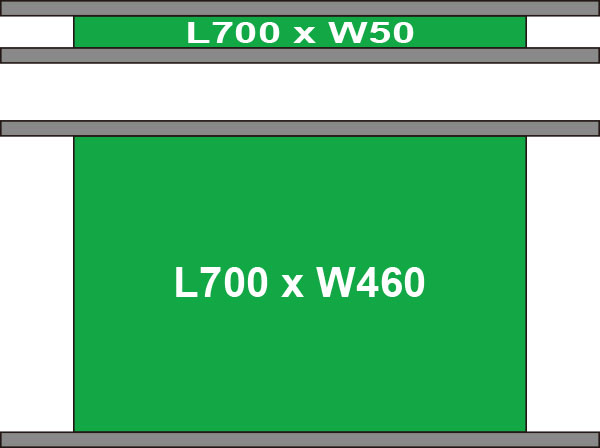

▼ 可對應大型基板貼裝的雙軌系統

采用了雙軌配置系統。從量產性較高的中/小型基板2列平行傳送到最大可達L700mm的大型長尺寸基板的傳送，

均能夠?qū)?yīng)，發揮出卓越的通用性。

4傳送臺 2傳送臺 大型基板

▼ 與YSM20WR機型具有極高的親和性

新開發的YSM20WR機型，可使用傳送帶與YSM40R進行直接相連。通過與通用性較高

的YSM20WR機型進行組合，即可提高生產率，又能夠?qū)崿F(xiàn)靈活的對應性。

↓ 支持高品質貼裝和高運轉率的各種技術

▼ 吸嘴保養功能

在生產中可自行對吸嘴的外觀、功能等進行診斷，并能夠根據狀態自動將其更換為備用吸嘴。

▼ 轉塔式貼裝頭前端過濾器 ▼ 轉塔式貼裝頭前端過濾器

通過裝配在軸端的過濾器，可以防止貼裝頭內部可以在吸取后、貼裝前、貼裝后的3個時間段

出現污垢，削減維修作業的工時。對元件的持有狀態進行無耗時的實時檢查。

▼ 排氣站

可自動對吸嘴軸進行自助清潔，削減了維修作業的工時，而且還能夠?qū)?yīng)0201mm等超小型的元件。

▼ 自動識別優化功能 ▼ 可維持高吸取性的系統

配備有識別數據的自動制作/追蹤功能（es-Vision）通過采用高性能的真空泵和吸取

以及復雜形狀元件數據的簡便制作功能（智能識別），位置自動補正功能、吸取高度自動

可以預防元件吸取、識別的錯誤。示教功能，可自動維持較高的吸取性能。

規格參數

Z：TA-R YSM40R
4 光束，4 頭規格（YSM40R-4）
適用線路板		長700×寬460毫米至長50×寬50毫米
安裝能力（在雅馬哈電機規定的最佳條件下）		200，000CPH （使用RS頭時）
適用組件	超高速（RS）云臺	0201毫米至□6.5毫米（高度2.0毫米以下）可選
	多頭（MU）頭	03015毫米至45×60毫米（高度15毫米以下）
安裝精度（使用標準評估材料時，在雅馬哈電機規定的最佳條件下）		+/-35微米（25微米） Cpk ≧1.0 （3σ）
組件類型數量* 8mm 寬膠帶轉換		最多 80 個帶 RS 頭的饋線最多 88 個帶 MU 頭的饋線最多 84 個帶 RS x 2 + MU x 2 頭的饋線
電源		三相交流 200/208/220/240/380/400/416V +/-10%
供氣源		0.45MPa以上，處于清潔、干燥狀態
外形尺寸		長1，000×W2，100×H1，550mm（不包括投影）
重量		約 2，100 千克
