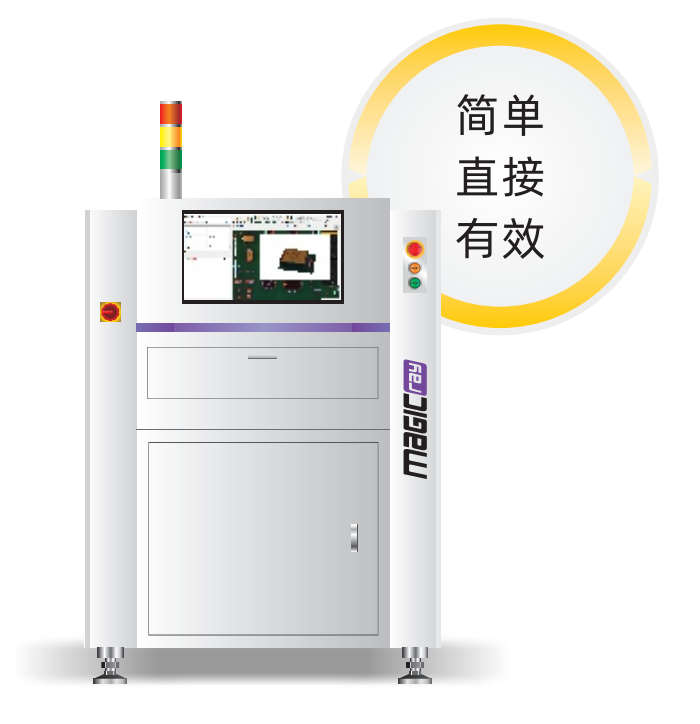

明銳在線AOI（VS7000-CH系列）

明銳3DAOI——VS7000 系列，采用新一代多投影光機技術 ，可有效解決陰影盲點，真實還原元件。

設備介紹

產品特點

● 采用3D定位技術和FOV定位，準確定位元件及焊盤，不受來料變化的影響

● 3D技術與顏色特征算法的完美結合，高效檢測元件及焊點的不良

● 板彎自動補償，可應對柔性板及因高溫變形的電路板

● 豐富的SPC檢測數據分析，有助于改善并提升工藝品質

● 三點照合功能，快速定位缺陷的根本原因

產線方案

光學原理及實測缺陷

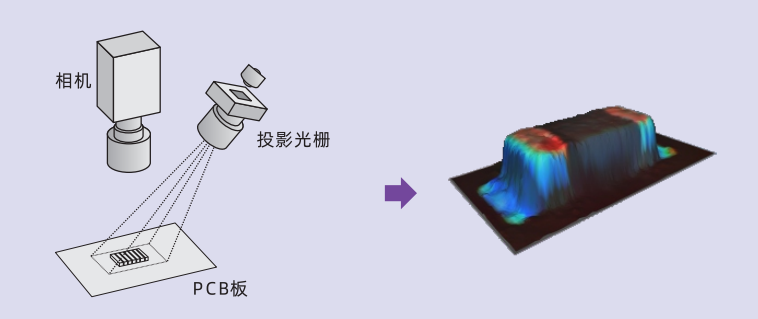

采用相移投影方式，能準確還原物體的高度信息。

技術優勢

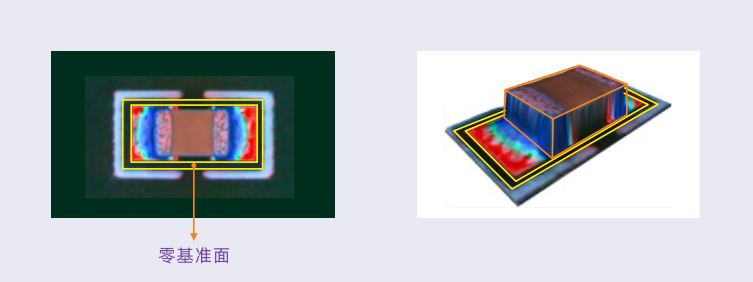

▲ 自動零基準 ▲ 3D定位技術

自動生成基準點，無視PCB 顏色變化及板面干擾，高度通過3D 定位技術，避免絲印、PCB板面及元件來料顏色

測量更精準。變化等干擾，可有效解決定位問題。

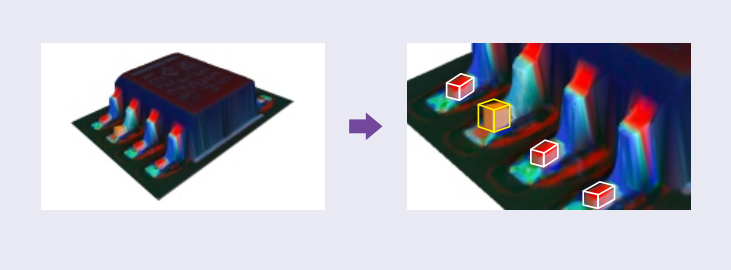

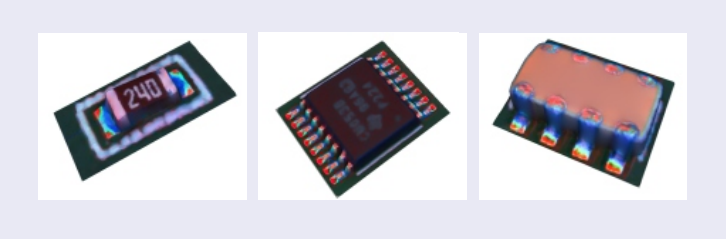

▲ 智能平整性檢測技術 ▲ 3D 與顏色結合算法

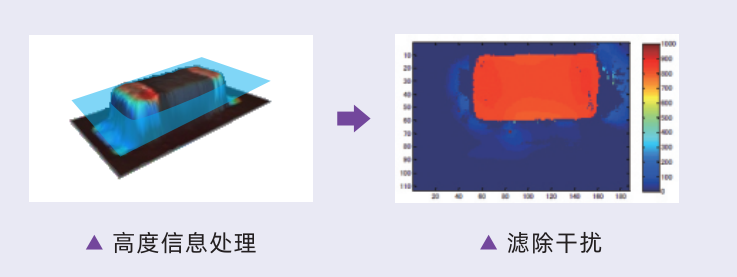

平整性檢測與絕對高度檢測的結合，可將來料高度的差異高度信息與顏色信息的優化應用，全方位還原元件類及

所引起的誤差完全去除焊點類各種形態。

特色功能

■ 三點照合

SPI、爐前AOI、爐后AOI 三個設備的連線處理，快速定位

缺陷的根本原因。

■ 掃碼自動換線

通過識別PCB 條碼自動調寬并調用程序，無需人工參與，同時支持MES

指令實現。

■ SPC 預警

實時監測產線生產質量，及時反饋異常狀況，防止批量不良流出。

■ 重大不良防呆

有效防止關鍵元件及關鍵不良流出。

規格參數

設備型號		V57000(單軌)	V57000D(雙軌)	V57000XL(加大單軌)
影像系統	相機	12MP工業相機
	分辨率	15μm、12μm、10μm
	FOV	60*45mm(12MP,15μm)
	光源	4色環形程控LED光源(RGBW)
	高度測量方式	結構光柵*4
送板機構	X/Y運動	AC伺服雙驅
	基臺	大理石
	軌道調寬方式	自動調整
	軌道型式	皮帶
	進板流向	左至右或者右至左(出廠前設定)
	固定軌	單軌：1軌固定;雙軌：1軌固定(可設1、3或1、4固定)
硬件配置	操作系統	Win 10
	通信方式	Ethernet,SMEMA
	電源	單相220V,50/60Hz,5A
	氣壓	0.4-0.6Mpa
	軌道高度	900±25mm

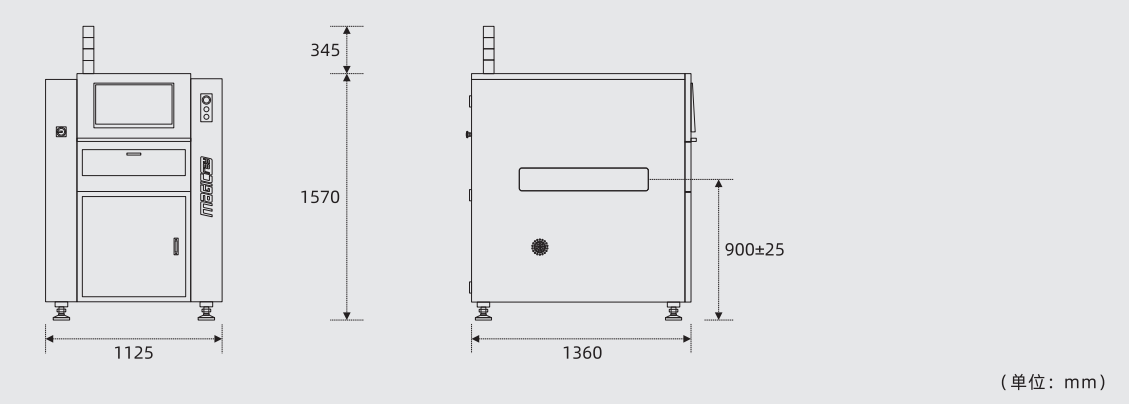

	機器尺寸	L1125mmD1360mmH1570mm(不含燈)		L1295D1360H1570mm(不含燈)
	重量	1100kg	1150kg	1300kg
檢查PCB規格	尺寸	5060-510510mm	雙軌啟用：5060-510320mm 單軌啟用：5060-510560mm	5080-650610mm
	厚度	0.6-6.0mm
	翹曲	±3.0mm
	凈高	上凈高25-50mm可調，下凈高45mm
	工藝邊	3.0mm
	PCB重量	≤3.0kg

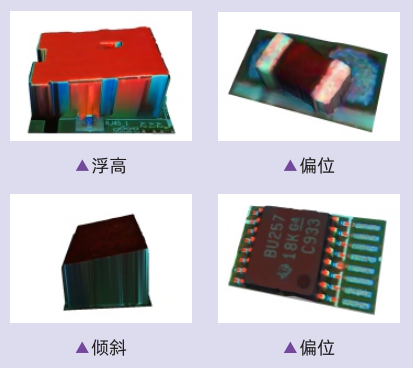

檢查項目	元件類	錯件，缺件，極性，偏位，翻件，破損，IC彎腳，IC翹腳，異物，浮高，傾斜、立碑等
	焊錫類	無錫，少/多錫，虛焊，橋接，錫球等
	檢查元件	Chip:03015及以上(3D);LSI:0.3mm間距及以上;其他：異型元件
檢測能力	高度解析原	0.37μm
	檢查速度	450ms/FOv
