產品技術要點

全自動視覺錫膏印刷機 A9● 人性化設計

●   人性化設計

●   獨特的噴淋式自動清洗系統

●   高效節能的擦試節紙結構

●   獨特的圖像處理系統

●   智能型的印刷生產模式

●   印刷范圍：510*340mm

●   采用國際通用的UVW三軸聯動式平臺

●   高精度，高速度，高穩定性，成為生產智能穿戴/手機/Mini LED產品優選機型

●   機器外型尺寸：1220X1355X1500mm

●   機器選配 自動加錫功能 自動鋼網堵孔檢測功能 自動點膠功能，刮刀壓力反饋功能

     自動MSE/SPI聯機功能 自動慍溫慍濕功能

      功能介紹

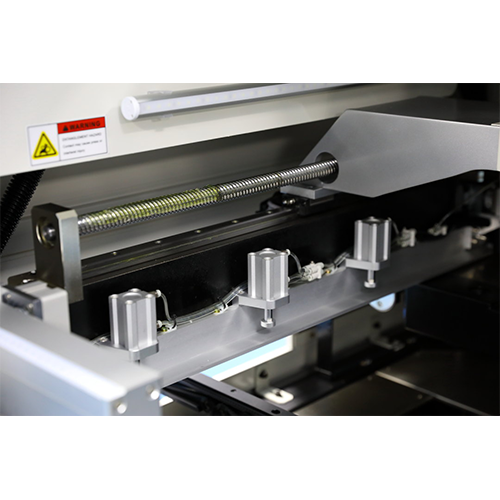

▼   刮刀系統                                                                      ▼   鋼網定位系統

*  拱橋型懸浮掛式直連刮刀                                                                               大小鋼網通用 ,具有良好而廣泛適用性

*  可編程的懸浮自調整步進馬達驅動印刷頭                                                      采用進口SMC氣缸做為壓鋼網氣缸，

*  雙邊雙滑塊的四輪定位式滑軌型結構,確保刮                                                  嵌入式刻度尺,永不脫落

   前后運行的精準度及平穩度                                                                             分段式固定式鋼網框架

*  針對于前后刮刀壓力所需不同及升降的穩定性而

   設計,防止錫膏外泄及刀片具有一定彈性的裝夾設

   計,刮刀的壓力,升降速度,印刷速度,印刷范圍均軟

   件可調,且為客戶提供了多種脫模方式來適應不同

   下錫要求的PCB板,為客戶提供了一個良好的

    印刷控制平臺；

*  滑軌型刮刀系統，提高運行穩定性及延長使用壽命；

*  全閉環刮刀壓力反饋裝置，時刻監控刮刀壓力的大小，

    使得下錫更飽滿；

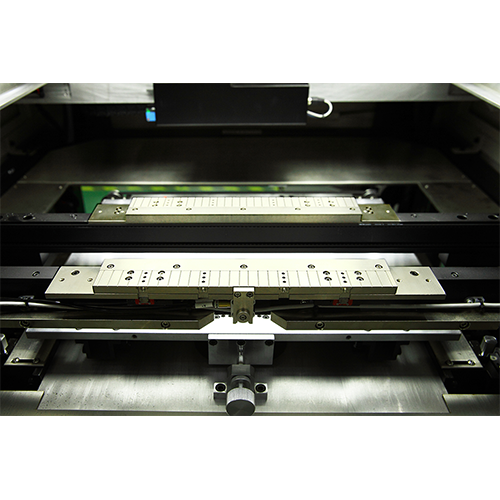

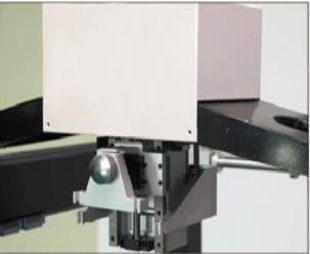

▼   圖像及光路系統                                                                     ▼   PCB運輸及定位系統

X,Y軸采用日本黑田高度研磨絲桿，兩端日本                                                              進板方向任意選擇,可自由組合

松下電機帶動內部增加偏光片,自動精準的抓                                                               特殊工藝的內齒運輸皮帶,防止卡板

取不同型狀的MARK點上,下和同軸三路均勻                                                                 可編程式運輸速度控制使停板更精準

光源采用日本東芝工業相機                                                                                           采用性側夾及真空吸腔,有效夾緊PCB

                                                                                                                                      保證PCB和鋼網之間完全平整接觸.

▼   清洗系統                                                                          ▼   平臺校正系統

噴淋式的清洗方式干,濕,真空洗任意組合                                                             UVW平臺結構,精度高,剛性大,結構緊湊

分離式清洗結構圓弧式的清洗膠條                                                                      三軸聯動，體積小，精度高

清洗液,和鋼網清洗紙用量可控

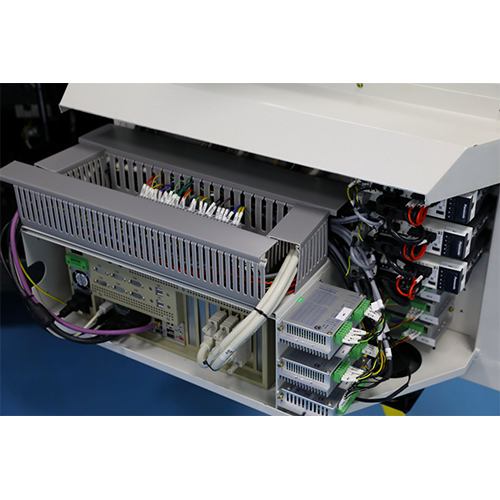

▼   底座及機架系統                                                                 ▼   電氣路系統

整體成形牢固                                                                                                          安全簡潔的電路氣路排布

松下電機加日本原廠高精度研磨絲桿                                                                      電路氣路豎立排放機器兩側及后部,維護方便.

高剛性,高穩定性的左右對稱機架結構

▼   操作系統                                                                            ▼   其他功能選項

簡單易學易用的友好操作界面,具有良好的人機                                                       自動點膠功能/ 自動掃碼功能

對話功能做程序文件具有教學及導航功能,每步                                                       自動加錫功能/ 整線閉環控制

都有提示中英文一鍵切換                                                                                       恒溫恒濕功能/ 鋼網堵孔功能

具有操作日志,故障記錄分析診斷等功能                                                                  可根據客戶實際需求定制其它功能

規格參數

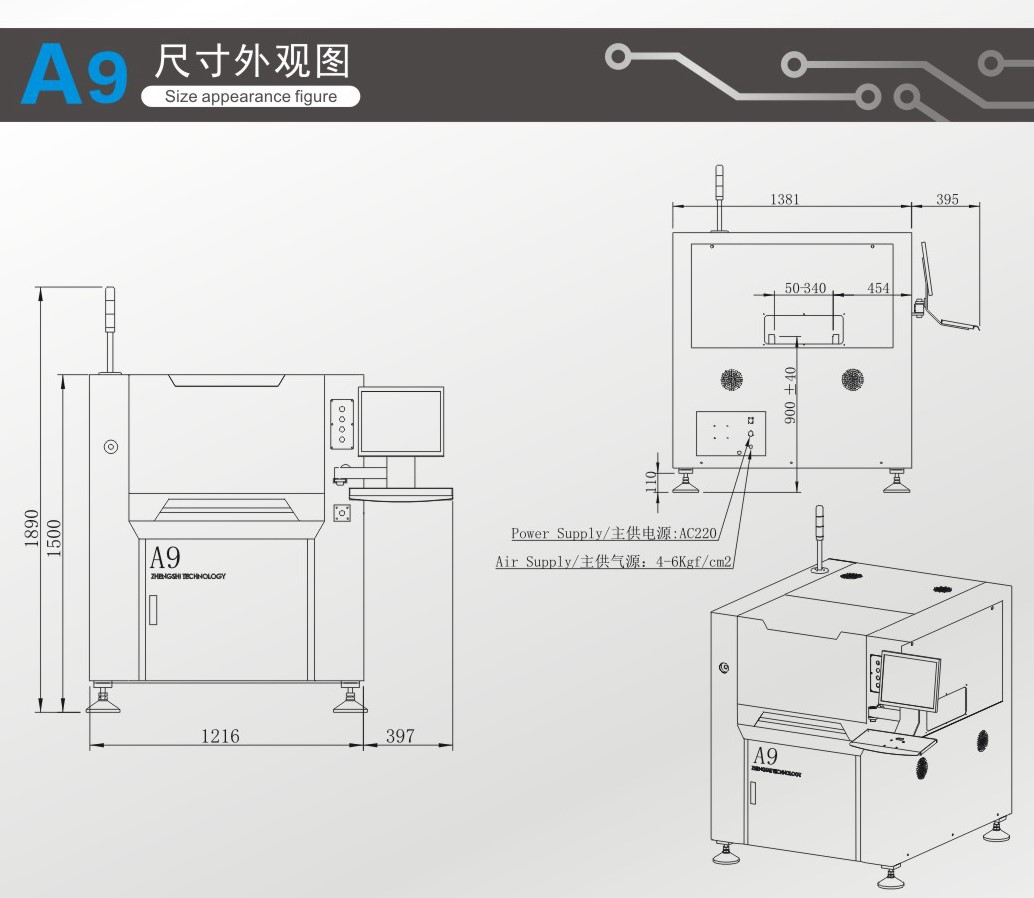

外形尺寸
